SFM3020

Analoger Sensor für grossvolumige Beatmungsgeräte, 160 slm

Spezifikation

Gasdurchfluss
Maximalfluss
-10 - 160
slm
Typische Genauigkeit
±2% m.v.
Kalibration
Air und O₂
Sensor Ausgansignal
Flow
Maximaler Überdruck
1.3
bar
Flulidische Anschlüsse
Medical cone (22 mm)
Generisch
Eingangsspannungsbereich
2.7 - 5.5
V
Mittlerer Stromverbrauch
3800
uA
Maximaler Stromverbrauch
5500
uA
Signalausgänge
Analoger Spannungsausgang
Verpackungsgrösse (LxBxH)
82 x 35 x 32
mm³

Technische Downloads

Namn
Typ
Datum
Datei
Grösse
Datasheet SFM3020
Datenblatt
06/2020
PDF
948,6 KB
STEP file SFM3003, SFM3019, SFM3020
CAD
10/2021
STEP
3,7 MB
Handling instructions SFM3xxx
Anwendungshinweis
01/2021
PDF
141,7 KB
Reference and flow conversions
Anwendungshinweis
09/2021
PDF
293,7 KB
Reference and flow conversions calculator
Anwendungshinweis
10/2021
XLSX
30,3 KB
STEP file SFM3000
CAD
10/2021
STEP
2,2 MB
Product flyer medical applications SFM3000
Flyer
10/2021
PDF
183,1 KB
Engineering guide SFM
Bedienungsanleitung
01/2021
PDF
592,1 KB
REACH and RoHS declaration SFM/SGM
Zertifikat
07/2022
PDF
99,6 KB
Product flyer SFM
Flyer
08/2021
PDF
1013,9 KB

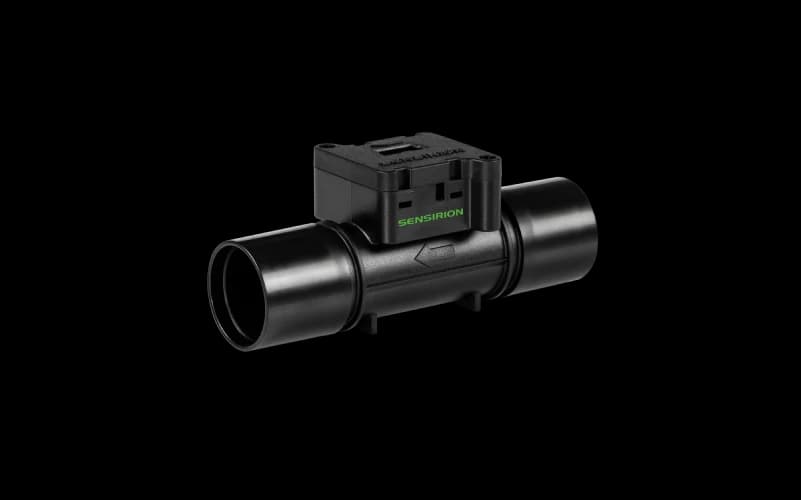

Der Massenflussmesser SFM3020 ist der analoge Verwandte des SFM3003 und besonders für hochvolumige Anwendungen geeignet. Der Durchflusskanal ist so konzipiert, dass nur ein geringer Druckabfall entsteht, was das Produkt ideal für Beatmungsgeräte macht.

Die von –10 bis 160 slm messbaren Flussraten für Luft und Sauerstoff werden äusserst schnell und mit höchster Genauigkeit gemessen. Das Signal wird intern linearisiert und temperaturkompensiert sowie – für eine bessere Lesbarkeit – als analoger Spannungswert ausgegeben.

Als Teil der SFM3xxx-Plattform stellt der SFM3020 eine vielseitige Sensorlösung für zahlreiche verschiedene Volumenanwendungen dar, bei denen es auf Kosteneffizienz ankommt und eine analoge Ausgabe bevorzugt wird. Die hervorragende Leistung des SFM3020 basiert auf der patentierten CMOSens®Technologie von Sensirion, die Sensorelement, Signalverarbeitung und digitale Kalibrierung auf einem winzigen Mikrochip vereint. Die Gasmessung erfolgt mit einem thermischen Messprinzip, was im Vergleich zu anderen Durchflussmesstechnologien einen grösseren dynamischen Bereich und eine verbesserte Langzeitstabilität ermöglicht. Dank der bewährten CMOSens® Technologie eignet sich der Durchflusssensor perfekt für Massenprodukte, die höchsten Qualitätsstandards entsprechen – die ideale Wahl für anspruchsvolle, aber kostensensible OEM-Anwendungen.
