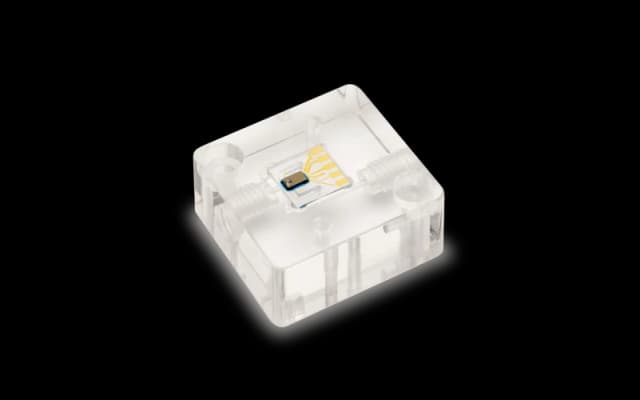

LPG10-1000

Planares mikrofluidisches Glaspaket für bis zu 1 ml/min

Spezifikation

Flüssigkeitsdurchfluss
Maximalfluss (H2O)
1000
ul/min
Genauigkeit (H2O)
5
%
Wiederholbarkeit (H2O)
0.5
%
Maximaler Überdruck
3
bar
Flulidische Anschlüsse
Flanschanschluss
Generisch
Eingangsspannungsbereich
3.3 - 3.7
V
Mittlerer Stromverbrauch
6000
μA
Maximaler Stromverbrauch
6000
μA
Signalausgänge
Analoger Spannungsausgang, Analog mA, I²C, RS485
Verpackungsgrösse (LxBxH)
10 x 10 x 2.4
mm³

Technische Downloads

Namn
Typ
Datum
Datei
Grösse
Datasheet LPG10-1000
Datenblatt
01/2019
PDF
542,5 KB
Datasheet sensor cable SCC1-Current
Datenblatt
10/2017
PDF
581,4 KB
Implementation Guide to the I²C Protocol
Anwendungshinweis
02/2022
PDF
1,2 MB
SCC1-Analog configurator
Software
10/2021
MSI
3,6 MB
Step file LPG10-1000
CAD
05/2022
STEP
251,4 KB
Calibration certification LPG10
Zertifikat
01/2017
PDF
68,4 KB
Engineering guidelines for LPG10 integration
Anwendungshinweis
01/2019
PDF
535,8 KB
Operating guidelines liquid flow meter kits (SLx and LPG10)
Anwendungshinweis
09/2020
PDF
671,7 KB
Step fileLPG10 connector cap
CAD
05/2022
STEP
3,4 MB
Viewer software USB/RS485 (V. 2.91)
Viewer Software
10/2021
MSI
1,7 MB
Datasheet SCC1-USB, SCC1-RS485 sensor cable
Datenblatt
06/2018
PDF
229,4 KB
Analog cable configurator
Anwendungshinweis
04/2017
PDF
274,2 KB
Chemical resistance
Anwendungshinweis
07/2020
PDF
134,7 KB
Cleaning and clean handling
Anwendungshinweis
06/2019
PDF
159,4 KB
Formation, prevention and removal of biofilms
Anwendungshinweis
07/2020
PDF
294,8 KB
Getting started guide liquid flow
Anwendungshinweis
10/2021
PDF
173,9 KB
Pulsation damping kit
Anwendungshinweis
01/2020
PDF
457,8 KB
Selection guide liquid flow sensors
Anwendungshinweis
08/2020
PDF
281,9 KB
Sensor fluidic ports and tubing connections
Anwendungshinweis
08/2020
PDF
657,4 KB
Toolbox overview liquid flow
Anwendungshinweis
10/2021
PDF
97,0 KB
Quick start guide liquid flow meter kit
Bedienungsanleitung
07/2018
PDF
444,3 KB
Quick start guide pulsation damping kit
Bedienungsanleitung
01/2003
PDF
86,9 KB
SCC1-RS485 configurator (V. 1.8)
Software
10/2021
MSI
2,2 MB
SCC1-RS485 sensor cable DLL
Software
07/2022
ZIP
1,1 MB
REACH and RoHS declaration SLF
Zertifikat
07/2022
PDF
98,1 KB
Product brochure LF
Flyer
07/2021
PDF
2,5 MB

Kaufen Sie das folgende Produkt, um diesen Sensor zu bewerten

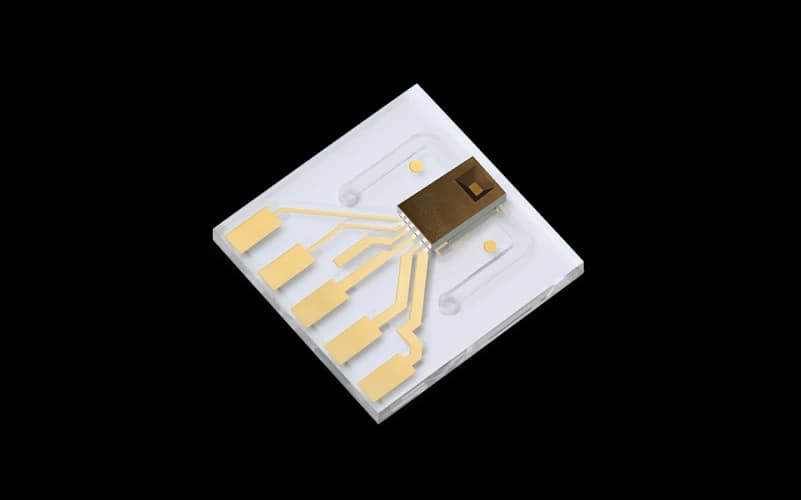

Auf einer Fläche von gerade einmal 10 x 10 mm², bietet Sensirions LPG10-Serie eine herausragende Messleistung und –geschwindigkeit zur Bestimmung von kleinsten Flussraten in einem planaren mikrofluidischen Glassubstrat. Downmount Anschlüsse ermöglichen eine hochkompakte Integration in jedes nur vorstellbare fluidische Verteilersystem. Die Durchflusssensoren der LPG10-Serie sind somit ideal geeignet für hochvolumige Anwendungen unter strikten Platzbeschränkungen.

Zwei Kerntechnologien wurden für diese Sensorserie kombiniert: mikrofluidische Chips und digitale Mikrosensoren. Dieser einzigartige Ansatz ermöglicht die Messung von Durchflüssen mit Hilfe eines kosteneffizienten planaren Glassubstrats. Der digitale Mikrosensor beinhaltet die volle Signalverarbeitungsfunktionalität, um ein vollständig kalibriertes, temperaturkompensiertes und linearisiertes digitales Ausgangssignal zur Verfügung zu stellen.

Die LPG10-Serie bietet eine intelligente Sensorlösung für Durchflussraten von nur wenigen Mikrolitern pro Minute bis hin zu 1 ml/min. Glas als einziges benetztes Material garantiert eine optimale Kompatibilität mit biologischen und pharmazeutischen Prozessen.

Dank seiner kleinen thermischen Masse sind Ansprechzeiten von unter 30 ms möglich. Damit können selbst hochdynamische Durchflussratenänderungen, wie sie für pulsierende Mikropumpen typisch sind, mit einem LPG10-Durchflusssensor überwacht werden. Denkt man einen Schritt weiter, so ist auch die Nutzung des Sensorsignals in einem geschlossenen Regelkreis mit einer solchen Pumpe möglich, um kontinuierliche Flüsse selbst mit pulsierenden Pumpmechanismen zu erreichen. Der kleine Formfaktor der LPG10-Serie erlaubt eine direkte und hochgenaue Flussratenmessung an jedem beliebigen Punkt innerhalb eines fluidischen Systems. Damit kostenlos einher geht die Erkennung von Fehlern wie Verstopfungen, Luftblasen oder Leckagen in Echtzeit.
